컨베이어 파손, 속도만 낮추면 더 심해진다
컨베이어 라인에서 제품이 깨지거나 찌그러지는 문제는 속도 조절만으로 해결되지 않습니다. 오히려 속도를 무작정 낮추면 제품이 쌓이면서 밀도가 높아지고, 뒤에서 밀려오는 제품이 앞 제품을 더 강하게 눌러 파손이 늘어날 수 있습니다. 실제로 한 공장에서는 안전 포장 허브 컨베이어 시스템 도입 후 인버터의 S자형 가속 곡선, 구간별 속도 차등화, 진동 제어, 센서 타이밍 조정이라는 세 가지 설정법만으로 파손률을 70%까지 줄였고, 월 손실액을 1200만 원에서 360만 원으로 절감했습니다. 핵심은 속도 자체가 아니라 가속도 곡선과 진동, 센서 타이밍입니다.
컨베이어 파손의 원인, 속도가 아니라 가속도 곡선이다
많은 현장에서 파손을 줄이겠다고 컨베이어 속도를 절반으로 낮춥니다. 실제로 해보면 결과는 정반대입니다. 속도가 느려지면 컨베이어 위에 제품이 쌓이면서 밀도가 높아지고, 뒤에서 밀려오는 제품이 앞 제품을 더 강하게 누릅니다. 게다가 느린 속도는 생산라인 전체의 흐름을 끊어 급정거와 재가동이 빈번해지면서 제품 간 충돌이 늘어납니다.
문제의 본질은 컨베이어 모터가 0에서 목표 속도까지 도달하는 방식에 있습니다. 일반적인 컨베이어는 모터가 갑자기 최고 속도로 회전하면서 벨트가 급격히 움직이는데, 이때 벨트 위에 있던 제품들은 관성에 의해 뒤로 넘어지거나 앞으로 쏠립니다. 이 문제를 해결하려면 인버터(주파수 변환 장치)의 파라미터를 조정해 S자형 가속 곡선을 적용해야 합니다.
S자형 가속은 처음에 천천히, 중간에 빠르게, 마지막에 다시 천천히 속도가 올라가는 방식입니다. 자동차가 부드럽게 출발하는 것과 같은 원리입니다. 실제 적용 사례를 보면, 기존에는 출발 순간 제품이 2～3cm씩 미끄러졌는데 S자형 가속을 적용하자 미끄러짐이 0.3cm 이하로 줄었습니다. 생산 속도를 낮추지 않고도 파손을 줄일 수 있었던 이유는 제품 간 충돌이 줄어들면서 라인이 매끄럽게 돌아갔기 때문입니다.
인버터 S자형 가속 설정 방법
인버터 제조사 매뉴얼에서 다음 두 파라미터를 찾아 변경하면 됩니다.
- 가속 시간(Accel Time): 기본값을 3～5로 설정
- S커브 비율(S-Curve Rate): 기본값(보통 0 또는 1)에서 3～5로 변경
대부분의 산업용 인버터는 이 기능을 지원하지만, 기본값이 비활성화 상태로 설정되어 있어 실제로 적용되지 않는 경우가 많습니다. 이 값 하나만 바꿔도 출발 순간 제품이 밀리는 현상이 크게 줄어듭니다.
구간별 속도를 다르게 설정해야 하는 이유
컨베이어를 하나의 속도로만 운영하면 각 구간의 특성을 반영하지 못해 문제가 생깁니다. 예를 들어 검사 구간에서는 제품이 천천히 지나가야 센서가 정확히 읽을 수 있지만, 이송 구간이 너무 느리면 제품이 쌓여 압력이 높아집니다. 실제 적용 사례에서는 컨베이어를 총 4개 구간으로 나누고 각각 속도를 달리 설정했습니다.

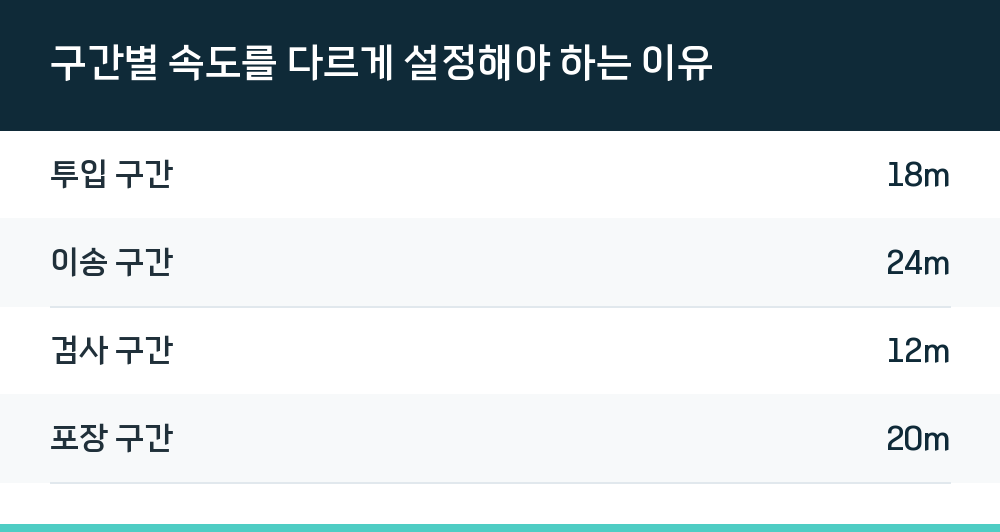

| 구간 | 속도(분당 미터) |
|---|---|
| 투입 구간 | 18m |
| 이송 구간 | 24m |
| 검사 구간 | 12m |
| 포장 구간 | 20m |
각 구간 사이에는 1미터씩 완충 구간을 두고, 그 구간에서 속도를 점진적으로 변화시켰습니다. 이렇게 하니 검사 정확도가 94%에서 99.5%로 올랐고, 이송 중 파손은 거의 사라졌습니다. 구간별 속도 차등화는 제품이 쌓여 압력이 높아지는 문제와 검사 센서의 인식 오류를 동시에 해결합니다.
특정 지점에서만 제품이 깨진다면? 진동이 원인이다
속도를 조정했는데도 특정 지점에서만 유독 제품이 깨지는 현상이 있다면, 그 원인은 진동일 가능성이 높습니다. 컨베이어는 수많은 롤러와 모터, 체인이 돌아가면서 미세한 진동을 발생시키는데, 이 진동이 특정 지점에서 공진(Resonance) 현상을 일으키면 진폭이 3배까지 치솟습니다. 한 공장에서는 컨베이어 중간(7.2미터 지점)에서 진폭이 다른 곳의 3배까지 올라가 제품이 심하게 흔들리며 파손되었습니다.
해결 방법은 진동 흡수 패드를 전략적으로 배치하는 것입니다. 진동에는 두 가지 종류가 있습니다.
- 저주파 진동(10Hz 미만): 주로 모터와 체인에서 발생, 고무-코르크 패드(15mm 이상)로 흡수
- 고주파 진동(10Hz 이상): 롤러와 벨트 마찰에서 발생, 실리콘 폼 패드(5mm 이상)로 흡수
공진 지점에는 두 패드를 겹쳐 사용(아래 고무-코르크 15mm, 위 실리콘 폼 5mm)해 진폭을 82% 감소시켰습니다. 나머지 구간에는 3미터 간격으로 고무-코르크 패드를 한 겹씩 깔았습니다. 전체 비용은 약 30만 원 수준입니다.
롤러 간격도 진동에 영향을 미친다
롤러 간격은 제품 크기에 따라 달라져야 합니다. 일반적으로 제품 길이의 1/3 이하로 간격을 유지해야 안정적입니다. 예를 들어 25cm 정사각형 상자라면 롤러 간격을 8cm 이하로 설정해야 합니다. 간격이 너무 넓으면 상자 가장자리가 롤러 사이로 빠져서 불안정해지고, 진동이 커집니다. 롤러를 추가 설치하는 데 약 50만 원이 들지만, 파손률을 추가로 15% 줄일 수 있습니다.
컨베이어 높이부터 점검하세요
진동 문제를 해결하기 전에 먼저 레벨링 풋(Leveling Foot) 상태를 확인해야 합니다. 바닥이 평평하지 않으면 컨베이어 프레임이 비틀리면서 롤러가 수평을 유지하지 못합니다. 이 경우 아무리 패드를 잘 깔아도 소용없습니다. 레벨링 풋을 조정해 각도 오차를 0.5도 이내로 맞추는 것부터 시작해야 합니다. 수평계나 레이저 레벨기를 이용해 확인할 수 있습니다.
합류·분기 지점의 충돌, 센서 타이밍 문제다
컨베이어의 합류 지점과 분기 지점에서 발생하는 충돌의 근본 원인은 센서 타이밍입니다. 센서가 제품을 감지한 후 모터가 반응하기까지 시간차가 발생하면, 예상치 못한 순간에 제품이 움직이면서 충돌합니다. 예를 들어 A 라인에서 제품이 오고 있다는 사실을 센서가 감지했는데, 그 신호가 B 라인 컨베이어 모터에 전달되는 데 0.3초가 걸리면, 그 0.3초 동안 B 라인은 계속 돌아가 두 제품이 합류 지점에서 부딪힙니다.
해결 방법은 포토센서를 합류 지점에서 1.5미터 앞으로 옮기는 것입니다. 이 거리는 컨베이어 속도(분당 20미터)와 모터 응답 시간(0.2초)을 고려해 계산한 값입니다. 계산식은 다음과 같습니다.
- 모터 응답 시간(0.2초) × 컨베이어 속도(0.33미터/초) = 0.066미터
- 여기에 안전 계수 2를 곱하면 약 0.13미터
- 실제로는 모터의 기계적 지연, 센서 감지 오차 등을 고려해 1.5미터로 설정
센서 위치를 옮기는 것만으로는 부족할 수 있습니다. 감지 시간차(Time Delay) 를 PLC(Programmable Logic Controller) 프로그램에서 소프트웨어적으로 조정해야 합니다. 각 센서의 위치와 역할에 따라 딜레이를 달리 적용합니다.

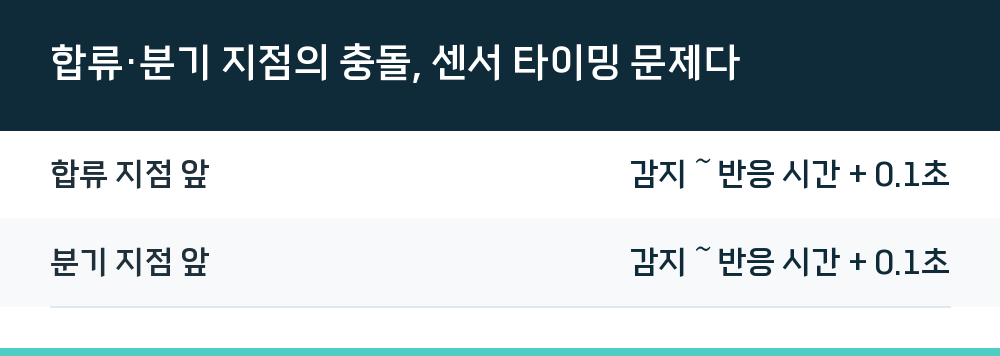

| 센서 위치 | 딜레이 설정 기준 |
|---|---|
| 합류 지점 앞 | 감지～반응 시간 + 0.1초 |
| 분기 지점 앞 | 감지～반응 시간 + 0.1초 |
이 값은 현장에서 오실로스코프로 측정한 데이터를 바탕으로 결정합니다. 센서가 제품을 감지한 순간부터 모터가 반응할 때까지의 시간을 측정해, 그 시간에 여유(0.1초)를 더한 값을 딜레이로 설정합니다. 이 작업을 마치면 합류 지점의 충돌이 거의 사라집니다.
포장재에 따라 센서 감지 성능이 달라진다
다양한 포장재를 사용하는 현장에서는 포토센서의 감지 성능이 포장재 종류에 따라 달라져 문제가 발생합니다. 특히 은박 포장재는 표면이 반사돼 일반 LED 타입 포토센서가 빛을 제대로 받지 못하는 경우가 많습니다. 이 문제를 해결하려면 레이저 타입 포토센서로 교체해야 합니다.

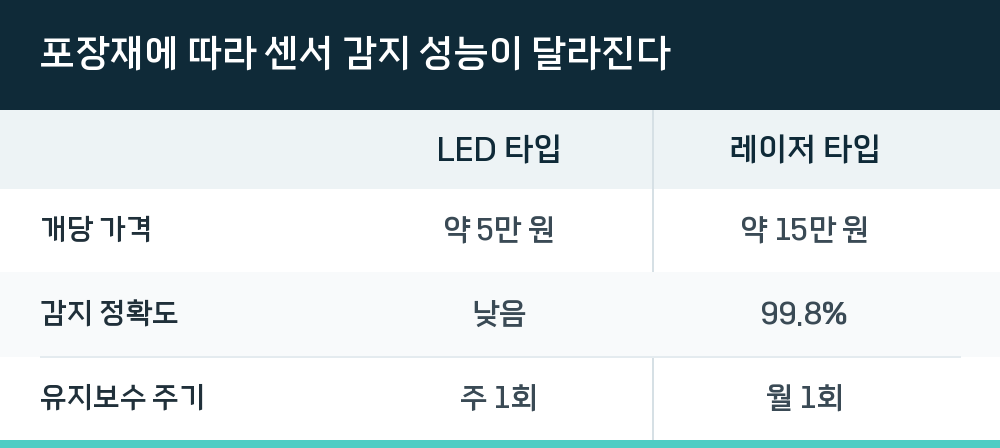

| 구분 | LED 타입 | 레이저 타입 |
|---|---|---|
| 개당 가격 | 약 5만 원 | 약 15만 원 |
| 감지 정확도 | 낮음 | 99.8% |
| 유지보수 주기 | 주 1회 | 월 1회 |
레이저 타입은 개당 15만 원으로 일반 LED 타입(5만 원)보다 3배 비싸지만, 감지 정확도가 99.8%로 훨씬 높습니다. 먼지나 오염에도 강해 유지보수 주기도 늘어납니다. 은박 포장재처럼 반사율이 높은 재질을 사용하는 라인이라면 레이저 타입 교체를 고려해볼 만합니다.
파손률 줄이기 전에, 베이스라인부터 측정하세요
이 모든 설정을 하기 전에 반드시 해야 할 일이 있습니다. 바로 베이스라인 측정입니다. 현재의 파손률, 진동 수치, 센서 응답 시간을 정확히 기록하지 않으면 개선 효과를 측정할 수 없습니다. 데이터 없이 감으로만 설정을 바꾸면 결과가 좋아도 원인을 알 수 없고, 나빠져도 문제점을 찾을 수 없습니다.
측정에 필요한 장비는 다음과 같습니다.
- 온도계
- 진동 측정기
- 오실로스코프 또는 PLC 모니터링 소프트웨어
오실로스코프가 없다면 PLC 모니터링 소프트웨어를 활용할 수 있습니다. 대부분의 PLC 제조사는 무료 또는 저렴한 모니터링 프로그램을 제공하며, 센서 입력 신호와 모터 출력 신호의 시간차를 측정하는 기능이 포함되어 있습니다.
초기 투자 비용은 100만 원 안팎이지만, 1년 치 파손 손실(약 1억 원)과 비교하면 미미한 수준입니다. 이 세 가지 설정법을 적용하는 데 든 총비용은 약 200만 원(패드 30만 원, 롤러 추가 50만 원, 레이저 센서 3개 45만 원, 측정 장비 100만 원)이었고, 1년 동안 절감한 금액은 1억 원을 넘습니다. ROI로 따지면 약 50배입니다.
컨베이어 파손 관련 자주 묻는 질문
Q. 속도를 낮추지 않고도 파손을 줄일 수 있나요?
가능합니다. S자형 가속 곡선을 적용하면 속도를 낮추지 않고도 제품 간 충돌을 줄일 수 있습니다. 오히려 속도를 너무 낮추면 제품 밀도가 높아져 충돌 위험이 커집니다.
Q. 진동 패드는 어디에 깔아야 하나요?
먼저 레벨링 풋을 조정해 컨베이어 프레임의 각도 오차를 0.5도 이내로 맞춘 후, 공진 지점(진폭이 가장 큰 곳)을 찾아 이중 패드를 설치합니다. 나머지 구간은 3미터 간격으로 한 겹씩 깔면 됩니다.
Q. 센서 타이밍 조정은 직접 할 수 있나요?
오실로스코프나 PLC 모니터링 소프트웨어만 있으면 누구나 할 수 있습니다. 센서가 제품을 감지한 순간부터 모터가 반응할 때까지의 시간을 측정해, 그 시간에 0.1초를 더한 값을 PLC 딜레이로 설정하면 됩니다.
Q. 모든 설정을 한 번에 바꿔야 하나요?
아닙니다. 한 가지씩 적용하면서 효과를 데이터로 확인하는 것이 좋습니다. 가장 먼저 인버터 설정(S자형 가속)부터 시작하고, 진동 패드와 센서 위치는 그다음에 손보는 것을 권장합니다. 각 단계마다 파손률, 진동 수치, 센서 응답 시간을 기록해야 개선 효과를 정확히 측정할 수 있습니다.
